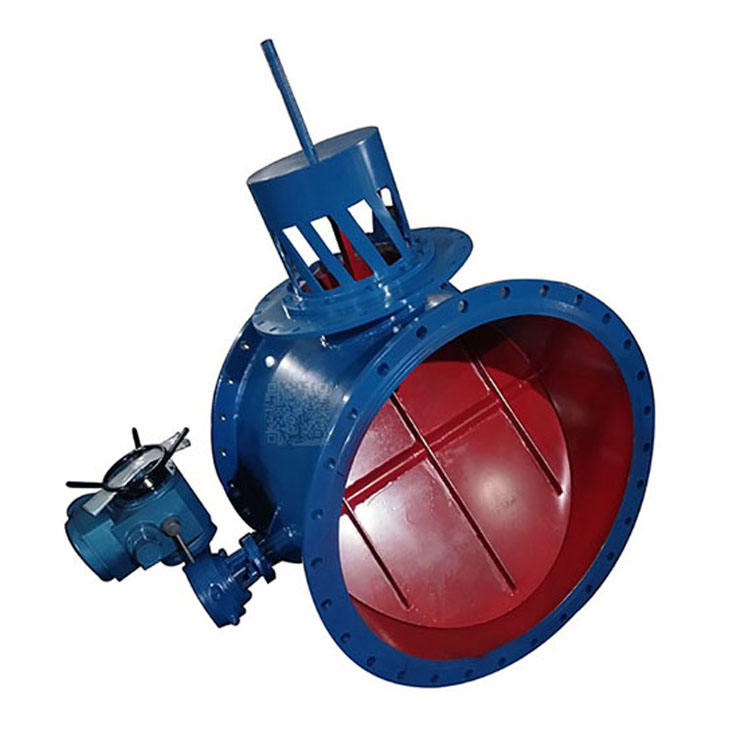

蝶式放散閥

產品型號：FS948W

產品規格：DN600-DN3000

公稱壓力：0.1MPa

適合溫度：≤350℃

適用介質：煙氣、煤氣、空氣等氣體

查看更多【冶金閥門系列】產品

產品簡介

蝶式放散閥由閥體、蝶板、連桿、消聲器、排風筒等部件組成。用手動杠機構或電動裝置轉動蝶板達到閥門啟閉，來實現不停止鼓風機旳情況下減少或完全停止向高爐送風，將多余的氣體管排到大氣中。

產品詳情

蝶式放散閥概述：

蝶式放散閥由閥體、蝶板、連桿、消聲器、排風筒等部件組成。用手動杠桿機構或電動裝置轉動蝶板達到閥門啟閉，來實現不停止鼓風機的情況下減少或完全停止向高爐送風，將多余的氣體排到大氣中。蝶式放散閥其構造上特殊的地方，是可以進行遠距離操縱的電動驅動。移動放風閥閥瓣的大小，能方便地改變風量的大小，通過放風閥上的自動位置反幅輸出信號。

蝶式放散閥主要外形連接尺寸

DN	D1	D	L	b	n-φd	H	H1	H2	φ	電動裝置		重量（Kg)
DN	D1	D	L	b	n-φd	H	H1	H2	φ	型號	功率KW	手動	電動
400	495	540	350	16	16-φ22	650	380	660	350	WQ30	0.09	205	225
450	550	595	370	16	16-φ22	700	380	690	350	WQ30	0.09	228	250
500	600	645	400	20	20-φ22	730	450	720	400	WQ60	0.18	265	300
600	705	755	530	20	20-φ26	870	525	780	400			403	440
700	810	860	600	24	24-φ26	1070	600	830	500			650	685
800	920	975	750	24	24-φ30	1190	700	880	500	WQ90	0.37	850	890
900	1020	1075	750	24	24-φ30	1510	750	930	600	WQ90	0.37	1100	1140
1000	1120	1175	800	28	28-φ30	1680	800	1000	600	WQ120	0.55	1380	1430
1200	1320	1375	900	32	32-φ30	1880	900	1100	700			1880	1930
1400	1520	1575	1000	36	36-φ30	2110	1050	1250	700			2530	2590
